格栅拦污系列
←
→

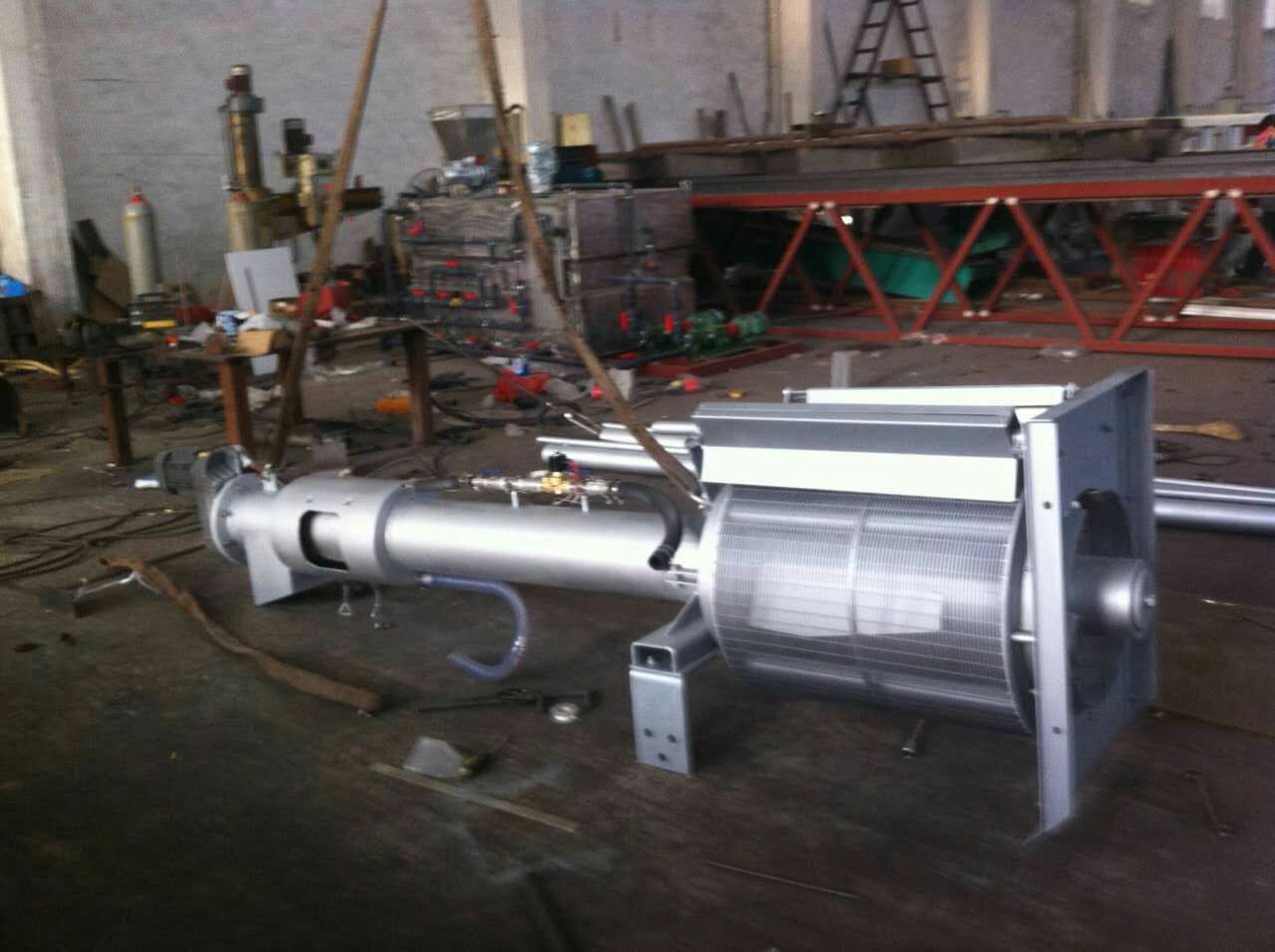

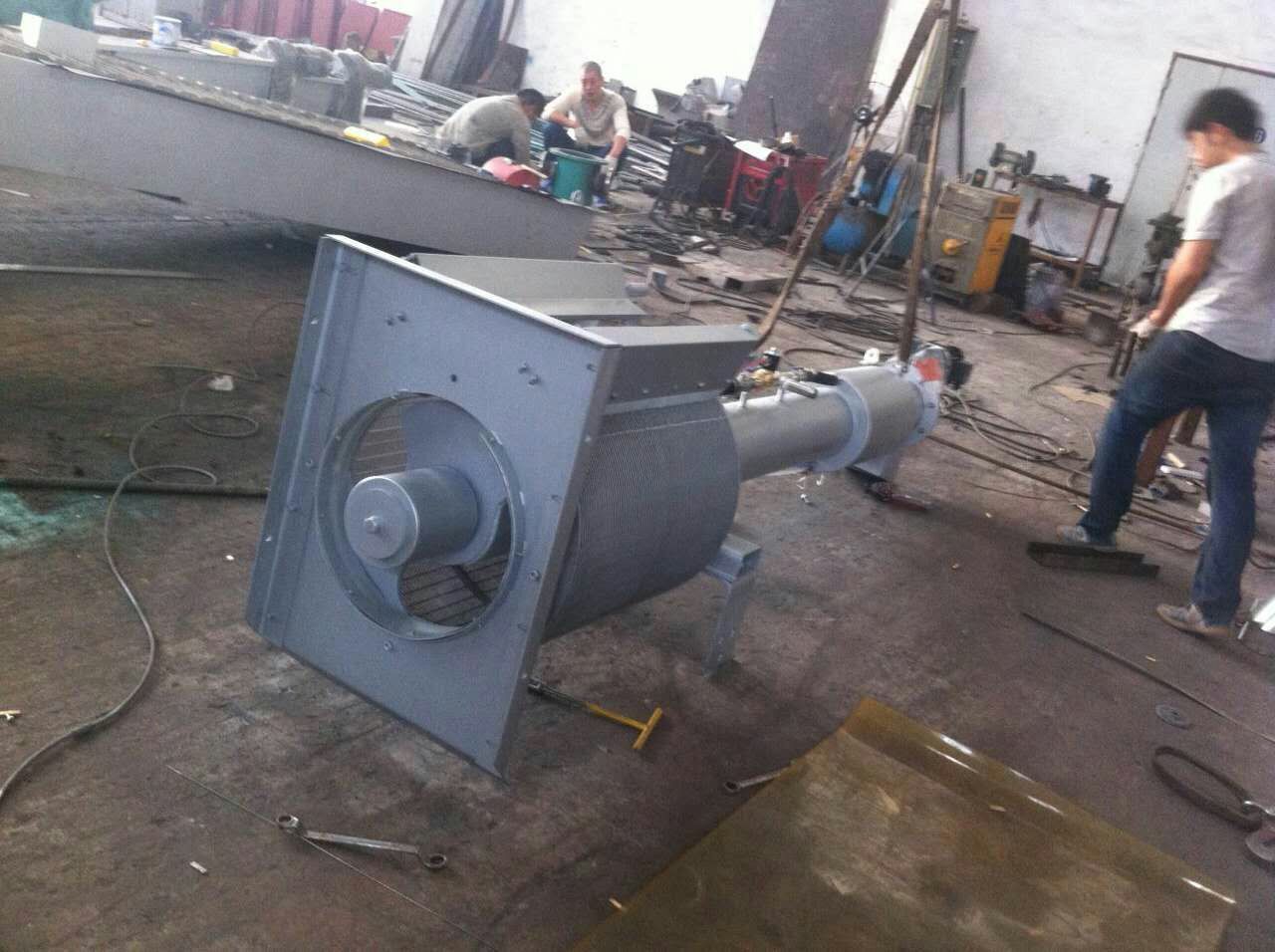

转鼓格栅
江苏名天环保科技有限公司
地址:江苏省宜兴市高塍工业园区
联系人:钟志伟
手机:13961583998
邮箱:dw.811@163.com
咨询热线:
0510-87839798
产品简介
图片展示
一、产品简介
ZG型转鼓式格栅是我厂参考进口设备,自行设计。该设备将水源取水口漂浮物和沉积物打捞清除,并将栅渣挤干脱水后排出。 适用于城市给水/排水,工业给水/排水等取水口用以截除水体中的污物。
二、工作原理:
转鼓式格栅除污机又称细栅过滤器或螺旋格栅机,是一种集细格栅除污机、栅渣螺旋提升机和栅渣螺旋压榨机于一体的设备。
格栅片按栅间隙制成鼓形栅筐,处理水从栅筐前流入,通过格栅过滤,流向水池出口,栅渣被截留在栅面上,当栅内外的水位差达到一定值时,安装在中心轴上的旋转齿耙回转清污,当清渣齿耙把污物扒集至栅筐顶点的位置时(时钟1 2点),开始卸渣(能靠自重下坠的栅渣卸入栅渣槽);而后又后转150,被栅筐顶端的清渣齿板把粘附在耙齿上的栅渣自动刮除,卸入栅渣槽。栅渣由槽底螺旋输送器提升,至上部压榨段压榨脱水后外运,栅渣固含量可达35%—45%DS。
三、 污水通过量参考表:
栅网间距e
e=0.5mm
e=1mm
e=2mm
e=3mm
相对自由过滤面积
18.5%
31.5%
47.6%
57.7%
栅网直径
浸在水中的栅网
过滤面积(m2)
过水流量(I/S)
过水流量(I/S)
过水流量(I/S)
过水流量(I/S)
600
0.310
21
35
53
64
780
0.542
36
61
92
112
1000
0.914
61
103
155
190
1200
1.254
83
141
213
260
1400
1.795
119
201
305
372
1600
2.358
156
265
401
489
1800
2.993
198
336
509
621
2000
3.696
245
415
628
766
2200
4.465
296
501
759
926
2400
5.318
353
597
904
1103
2700
6.245
501
848
1168
1425
3000
8.263
663
1122
1545
1885
